동등:

● 에실 M02S

● 존 크레인 8B1

작동 제한:

● 온도: -40℃ - +260℃

● 압력: ≤35bar

● 속도: ≤ 25m/s

● 샤프트 크기: 0.5" - 6&따옴표;

재료:

● 씰 링: 레진 카본, 안티몬 카본, SIC, SSIC, 텅스텐 카바이드

● 엘라스토머: VITON, EPDM, NBR, FFKM, AFLAS

● 금속 부품: SS304, SS316, 이중, 하스텔로이 C

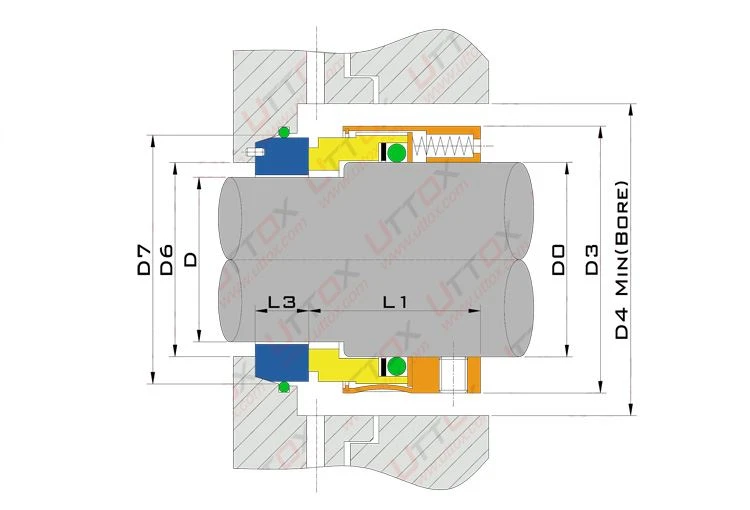

조립 도면:

치수(mm):

크기(인치)	D0	D	D3	D4	D6	D7	L1	L3
0.625	15.87	12.7	30.8	34	14.5	25.6	27	7.9
0.750	19.05	15.9	34	37	17.5	31.95	30	10.3
0.875	22.22	19.1	37.2	40	21	35.12	32	10.3
1.000	25.4	22.2	40.3	43	24	38.3	33	10.3
1.125	28.58	25.4	43.4	46	27.5	41.48	35	11.15
1.250	31.75	28.6	48.3	51	30.5	44.65	35	11.15
1.375	34.93	28.6	51.3	54	30.5	44.65	37	11.15
1.500	38.1	31.8	54.5	58	33.5	47.83	37	11.15
1.625	41.28	34.9	60.8	64	37.5	51	45	11.15
1.750	44.45	38.1	64	67	40	54.18	45	11.15
1.875	47.62	41.3	67.2	70	43.5	60.53	45	12.75
2.000	50.8	44.5	70.4	73	46.5	63.7	45	12.75
2.125	53.98	47.6	76.7	80	49.5	66.88	52	12.75
2.250	57.15	50.8	79.9	83	53	70.05	52	12.75
2.375	60.33	54	83.1	86	56	76.4	52	14.33
2.500	63.5	57.2	86.2	89	59	79.58	52	14.33
2.625	66.68	60.3	89.4	92	62.5	82.75	52	14.33
2.750	69.85	63.5	92.6	96	65.5	85.93	52	14.33
2.875	73.03	66.7	95.8	99	68.5	85.93	52	15.93
3.000	76.2	69.9	97.3	100	72	89.1	52	15.93
3.125	79.38	73	100.5	104	75	95.45	52	15.93
3.250	82.55	76.2	105.3	108	78.5	98.63	52	15.93
3.375	85.73	79.4	108.5	111	81.5	101.8	52	19.84
3.500	88.9	82.6	111.6	115	84.5	104.98	52	19.84
3.625	92.08	85.7	114.8	118	88	108.15	52	19.84
3.750	95.25	88.9	118	121	91	111.33	52	19.84
3.875	98.43	92.1	121.2	124	94	114.5	52	19.84
4.000	101.6	95.3	124.3	127	97.5	117.68	52	19.84
4.125	104.78	98.4	127	134	100.5	120.85	52.4	19.84
4.250	107.95	101.6	133.4	137	103.5	124.03	52.4	19.84
4.375	111.13	104.8	136.5	140	107	130.38	52.4	19.84
4.500	114.3	107.9	139.7	143	110	133.55	52.4	19.84
4.625	117.48	111.1	142.9	146	110	133.55	52.4	19.84
4.750	120.65	114.3	146.1	149	113.5	136.72	52.4	19.84
4.875	123.83	117.4	149.2	153	116.5	139.9	52.4	19.84
5.000	127	120.6	152.4	156	119.5	143.08	52.4	19.84
5.125	130.18	123.8	155.6	159	122.5	146.25	52.4	19.84
5.250	133.35	127	165.1	168	126	149.43	60.3	19.84
5.375	136.53	130.2	168.28	171.45	129	152.6	60.3	19.84
5.500	139.7	133.3	171.5	175	132	155.77	60.3	19.84
5.625	142.88	136.5	174.6	178	135.5	158.95	60.3	19.84
5.750	146.05	139.7	177.8	181	138.5	162.12	60.3	19.84
5.875	149.23	142.9	181	184	141.5	165.3	60.3	19.84
6.000	152.4	146	184.2	188	145	168.47	60.3	19.84

관련 소개

기계적 밀봉은 회전축과 몸체 사이의 밀봉을 해결하는 데 사용되는 장치입니다. 유체압과 보상기구의 탄성력(또는 자기력)의 작용으로 회전축에 수직인 적어도 한 쌍의 단면으로 구성되며, 보조밀봉으로 유지 및 슬라이딩하여 장치를 형성한다. 유체 누출을 방지하기 위해. 펌프 및 압축기에 자주 사용됩니다. , 반응 펌프용 메카니컬 씰, 교반 탱크 등과 같은 로터리 유체 기계. 기어박스, 밸브, 로터리 조인트 및 선박 선미 샤프트를 씰링하는 데에도 사용됩니다.
