교체품을 구할 때burgmann hj92n 기계적 밀봉, 중공업의 유지보수 관리자는 중요한 결정에 직면합니다. 이 씰은 장비 가동 중단 시간으로 인해 시간당 수천 달러의 비용이 발생할 수 있는 철강 공장, 시멘트 공장 및 발전 시설에서 사용됩니다. 올바른 제조업체를 선택하려면 제품 사양뿐 아니라 신뢰할 수 있는 공급업체와 표준 이하의 대안을 제공하는 공급업체를 구분하는 품질 시스템, 자재 추적성 및 기술 지원을 이해해야 합니다.
Burgmann HJ92N Mechanical Seal 사양 및 재료 이해

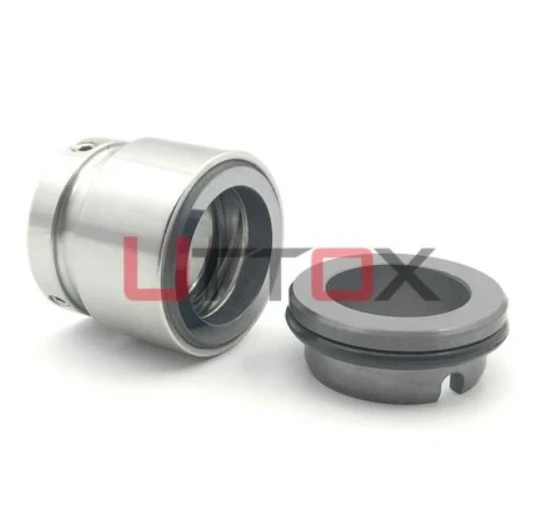

Burgmann HJ92N 기계식 씰은 고강도 산업용 펌핑 상황에서 흔히 발생하는 문제를 해결하는 특수 웨이브 스프링 설계입니다.- 부유 물질이나 점도가 높은 유체가 포함된 매체를 사용할 때 막힐 수 있는 대부분의 다중{3}}스프링 씰과 달리 이 씰에는 공정 오염으로부터 안전한 웨이브 스프링이 하나만 있습니다.
성능을 정의하는 기술 매개변수
이 균형 잡힌 씰 설계는 최대 25bar(363PSI)의 압력과 -20도~+220도(-4°F~428°F)의 온도를 견딜 수 있습니다. 또한 최대 20m/s의 속도로 미끄러질 수도 있습니다. 웨이브 스프링 디자인은 샤프트가 어느 방향으로 회전하든 동일하게 유지됩니다. 이를 통해 설치자는 긴급 복구 기간 동안 매우 유용한 다양한 설치 옵션을 얻을 수 있습니다. 수평 설치 길이가 짧기 때문에 아무런 변경 없이 일반 원심 펌프 스터핑 박스에 적용할 수 있습니다. 이를 통해 설치 시간과 복잡성이 줄어듭니다.
재료 선택 및 씰 수명에 미치는 영향
산성 또는 연마성 환경에서 사용할 때 씰의 작동 방식은 함께 사용되는 재료에 따라 크게 영향을 받습니다. 탄화규소(SiC) 형태는 매우 단단하고 열 전달이 뛰어나 광산에서 뜨거운 광물 슬러리 작업에 적합합니다. 시멘트 슬러리 또는 비산회 혼합물을 펌핑할 때 텅스텐 카바이드 표면은 더 나은 내마모성을 제공합니다. 내화학성을 위한 엘라스토머-FKM(Viton), 물 사용을 위한 EPDM 또는 최고의 화학적 호환성을 위한 FFKM(Kalrez)의 선택은-O-링이 너무 빨리 분해되는 것을 방지하기 위해 공정 유체의 특성과 일치해야 합니다.
중공업에서 웨이브 스프링 설계가 중요한 이유
기존의 다중{0}}스프링 씰은 결정화되는 화학 물질이나 유체의 입자가 모일 수 있는 포켓을 만들어 스프링이 멈춰 씰이 완전히 파손될 수 있습니다. 웨이브 스프링은 이러한 빈 공간을 제거하므로 화학물질, 슬러지 또는 폐수를 처리할 때에도 면압이 동일하게 유지됩니다. 이 설계에서는 중요한 생산 실행 중에 계획되지 않은 종료를 강제하는 예기치 않은 오류가 발생할 수 없습니다.
HJ92N 기계식 씰 제조업체를 선택할 때 평가해야 할 주요 품질 요소
메이커를 선택할 때hj92n 기계적 밀봉대안을 선택하려면 가격 이상의 것을 살펴봐야 합니다. 장비의 신뢰성은 통일된 제조 표준, 재료 확인 방법, 그리고 중공업 장비 작동 방식을 공급자가 얼마나 잘 알고 있는지에 따라 달라집니다.
제조 표준 및 인증 요구 사항
평판이 좋은 제조업체는 생산 공정의 각 단계에 대한 단계를 문서화한 ISO 9001 품질 관리 시스템을 사용합니다. DIN 24960 / EN 12756 표준 준수는 원래 장비와의 치수 호환성을 보장합니다. 즉, 펌프 스터핑 박스에 맞지 않는 씰 구입에 대해 걱정할 필요가 없습니다. API 682 원칙은 프로세스 산업에서 사용할 수 있는 것을 구축하는 방법을 설명합니다. 여기에는 화학 및 석유 서비스에 고유한 세척 계획, 재료 호환성, 신뢰성 요구 사항 등이 포함됩니다.
자재 검증 및 추적 시스템
PMI(양성 물질 식별) 테스트는 고품질 제조업체에서 스테인리스강 부품이 올바른 등급(부식 방지용 316L 또는 고온 안정성용 316Ti)인지 확인하는 데 사용됩니다. 실리콘 카바이드 및 텅스텐 카바이드 표면 재료는 순수함을 나타내는 경도 값과 밀도 측정을 확인해야 합니다. 씰의 각 부분에는 재료 인증서를 추적할 수 있는 배치 번호가 있어야 합니다. 이렇게 하면 성능에 문제가 있는 경우 문제를 조사할 수 있습니다.
면 평탄도 및 표면 마감 표준
씰 표면이 얼마나 편평한지는 누출량과 마모 방식에 직접적인 영향을 미칩니다. 제조업체는 단색 광 간섭 테스트를 사용하여 자사 제품이 두 개의 광 대역(0.6 미크론) 내에서 편평함을 보여야 합니다. 표면 마감 측정값은 0.2~0.4Ra(마이크로미터)로 씰링 인터페이스가 양호한 유막을 형성하는지 확인합니다. 이러한 정밀한 제작 기술이 없으면 아무리 좋은 재료라도 씰이 바로 새어 나오거나 빨리 마모될 수 있습니다.
정압 테스트 및 품질 검증
배송 전에 최대 허용 압력의 1.5배에서 수압 테스트를 통해 씰 시스템의 무결성을 확인합니다. 조립, O{2}}링 또는 -하드웨어 결합에 실수가 있어 현장에서 오류가 발생할 수 있는 경우 이 테스트를 통해 이를 확인할 수 있습니다. 품질 관리가 얼마나 엄격한지 입증하기 위해 제조업체는 유지 시간과 관찰된 누출률을 나열한 테스트 보고서를 제공해야 합니다.
이 시장에서 고품질{0}}생산업체를 차별화하는 주요 이점은 다음과 같습니다.
인바운드 자재 확인, 작업이 진행되는 동안 제대로 수행되었는지 확인 및 완제품 테스트를 포함하는 문서화된 품질 관리 절차
공급업체 인증에만 의존하지 않고{0}}면 평탄도, 재료 경도, 치수 정확도 및 압력 무결성에 대한 자체 테스트 기능
현장 경험이 풍부한 기술 지원팀은 깨끗한 물을 옮기는 것과 거친 광물 슬러리를 고온에서 처리하는 것의 차이를 알고 있습니다.
현장에서 문제가 발생한 경우 24~48시간 이내에 새 씰을 보내 생산 손실이 많지 않은 신속한 대응 보증 프로그램
이러한 고품질-시스템은 긴급 호출, 생산 손실, 위험 물질 누출로 인한 안전 위험 등 봉인 불량으로 인한 숨겨진 비용을 방지합니다. 가능한 제공업체를 찾을 때 시설 감사 보고서, 유사한 중공업 용도의 고객 참고 자료, 씰 문제를 겪고 있는 고객의 기술 문제를 어떻게 해결했는지에 대한 예를 요청해야 합니다.
사후{0}}판매 지원 및 기술 지원
애플리케이션 엔지니어링 지원을 제공하는 제조업체는 실제 제품을 뛰어 넘는 제품에 많은 가치를 추가합니다. 귀하가 보유한 공정 유체에 적합한 표면 재료 선택을 제안할 수 있습니까? 유지보수 직원에게 물건을 넣는 방법을 교육합니까? 새 봉인을 보내는 대신 실패한 봉인을 살펴보고 실패한 이유를 알아낼까요? 전문 파트너로서 함께 일하는 이러한 방식은 새로운 도구를 설정하거나 계속 발생하는 문제를 해결할 때 특히 유용합니다.
비교 통찰력: Burgmann HJ92N과 기타 기계적 씰 비교
조달팀이 어떻게hj92n 씰 상당다른 설계와 비교하여 사용할 장비와 조건에 가장 적합한 솔루션을 선택할 수 있습니다.
HJ92N 대 표준 멀티-스프링 씰
표준 멀티{0}}스프링 씰은 처음에는 가격이 저렴하지만 고체, 결정화되는 화학물질 또는 점도가 높은 유체에는 잘 작동하지 않습니다. 스프링이 막히면 적절한 양의 면압을 유지할 수 없습니다. Burgmann HJ92N 기계식 씰은 보호된 웨이브 스프링 설계로 이 문제를 해결합니다. 초기 비용이 높을수록 더 오래 지속되고 유지 관리가 덜 필요하기 때문에 그만한 가치가 있습니다. 시설에서 광산 폐기물, 시멘트 슬러리 또는 폐수를 펌핑할 때 씰은 기존 다중 스프링 설계보다 2~3배 더 오래 지속됩니다.-
균형 잡힌 씰과 불균형한 씰 디자인
HJ92N의 균형 잡힌 설계는 고르지 않은 씰에 비해 면 하중을 낮춥니다. 이는 특히 더 높은 압력에서 열 발생 및 마모 속도를 낮춥니다. 저압의 깨끗한 물을 사용하는 경우에는 고르지 않은 씰이 괜찮지만 압력이 10bar보다 높은 힘든 화학 펌프 작업의 경우 균형 잡힌 설계가 필수입니다. 면 하중의 균형이 더 잘 맞으면 씰의 지속 시간이 길어지고 가열 시 면이 갈라질 가능성이 낮아집니다.
HJ92N 대 카트리지 씰 어셈블리
카트리지 씰은 측정하거나 설정할 필요가 없기 때문에 설치가 더 쉽지만 가격이 훨씬 비쌉니다. Burgmann HJ92N 기계식 씰 설계는 여러 부품으로 구성되어 있으며 이를 올바르게 설치하고 씰 면 간격을 측정하는 방법을 알고 있는 숙련된 수리 작업자가 필요합니다. 숙련된 기계 직원이 있는 현장의 경우 구성 요소 씰은 40~60% 더 적은 비용으로 동일한 성능을 제공합니다. 설치가 더 어려워지더라도 많은 수의 씰을 제어해야 하고 예산이 부족한 기업에서는 이 비용 절감 기능을-사용할 수 있습니다.
설치, 유지 관리 및 문제 해결 모범 사례
씰을 올바르게 설치하고 유지 관리하면 씰이 더 잘 작동하고 오래 지속되므로 고품질 부품에 대한 투자를 보호할 수 있습니다-.
중요한 설치 단계
샤프트 표면의 마모는 Burgmann HJ92N 메카니칼 씰의 수명에 즉시 영향을 미칩니다. 샤프트에 설치 시 씰 표면을 손상시킬 수 있는 녹 자국, 긁힘 또는 마모된 슬리브 표면이 있는지 확인하십시오. 샤프트 런아웃이 0.05mm를 초과하는 경우에도 표면 마모 패턴이 나타나지 않습니다. 모든 부품을 철저히 청소하여 밀봉 인터페이스에 끼일 수 있는 설치 먼지를 제거하십시오. 조립하는 동안 O-링에 적절한 오일을 얇게 발라서 굴리거나 절단할 때 O링이 손상되지 않도록 하세요.
적절한 설치 길이 설정
EN 12756 표준의 L1k 측정은 씰이 적절하게 장착되고 압축되었을 때 씰의 길이를 알려줍니다. 고정 나사를 조이기 전에 필러 게이지 또는 기타 특수 설정 도구를 사용하여 이 측정값을 확인하십시오. 설치 길이가 잘못되면 면압이 너무 높아 마모와 발열이 빨라지거나, 압력이 부족해 바로 누수가 발생합니다. 이 측정 단계는 전문가가 수행한 설정과 너무 빨리 실패하는 설정 간의 차이를 알려줍니다.
유지보수 간격 및 검사 기법
진동 수준이 높아지면 베어링이 마모되거나 샤프트가 올바르게 정렬되지 않아 곧 씰이 손상될 수 있으므로 밀봉된 장비의 진동 모니터링에 대한 기준을 설정하십시오. 시간에 따른 가동 중단 중에 씰 표면의 마모 패턴을 살펴보십시오. 이상한 마모 패턴이 있는 경우 정렬이나 샤프트 런아웃에 문제가 있음을 의미합니다. 샤프트 슬리브의 마모를 확인하고 측정값이 요구 사항을 충족하지 않으면 교체하십시오. O-링 간격에 대한 화학적 또는 열 손상은 엘라스토머 재료를 업그레이드해야 함을 의미합니다.
일반적인 실패 모드 및 근본 원인
급격한 씰 마모는 일반적으로 공정 유체의 모래 입자, 낮은 플러시 흐름 또는 작업에 잘못된 표면 재료 선택으로 인해 발생합니다. 엘라스토머가 부풀거나 갈라진다면 이는 O-링 재료와 공정 유체 또는 플러시 액체가 화학적으로 호환되지 않음을 의미합니다. 스프링 부식은 씰이 처리할 수 없는 공정 매체에 노출되었음을 나타냅니다. 올바르게 설치되지 않아 유체가 흐르기 때문에 이런 일이 발생할 수 있습니다. 시동 중 씰 표면이 공회전되거나 작동 중 플러시 흐름이 손실되면 열로 인해 씰 표면에 균열이 발생할 수 있습니다. 씰이 계속 파손되는 이유를 알아내려면 씰뿐만 아니라 전체 펌핑 시스템을 살펴봐야 합니다. 과도한 시스템 흔들림, 펌프 케이스의 파이프 변형, 불량한 플러시 시스템 설계 등은 부품 품질 문제보다 밀봉 실패를 일으킬 가능성이 더 높습니다.
조달 가이드: 정품 Burgmann HJ92N 기계 씰 소싱 방법
어디서 구할 것인지에 대한 결정 Burgmann HJ92N 메카니칼 씰초기 비용뿐만 아니라 총 소유 비용과 장기적으로 얼마나 신뢰할 수 있는지에도 영향을 미칩니다.
자격을 갖춘 공급업체 식별
검증된 판매자는 시설, 품질 승인 및 고객 참조에 대한 증거를 보여줌으로써 물건을 만들 수 있음을 보여줍니다. 씰 테스트 스탠드, 면 평탄도 측정 시스템, 재료 분석 도구 등 보유하고 있는 테스트 도구에 대한 증거를 요청하세요. 공급업체가 모든 제조 및 테스트를 아웃소싱하는 경우,{2}}복잡한 애플리케이션을 지원하거나 품질 문제를 최선의 방법으로 해결하는 방법에 대한 기술적 노하우가 없을 수도 있습니다.
비용과 가치 제안 평가
가장 저렴한 씰은 일반적으로 재료가 좋지 않거나 품질 관리가 제대로 이루어지지 않았다는 것을 의미합니다. 탄화규소 표면에는 매우 순수한 원료와 정밀한 래핑 공정이 필요합니다. 어느 쪽이든 모서리를 자르면 씰이 동일해 보이더라도 빨리 파손될 수 있습니다. 단지 가격만 보는 것이 아니라, 검증된 성능 데이터, 애플리케이션 사례 연구, 공급업체의 기술 능력을 바탕으로 무엇을 구매할지 결정해야 합니다. 화물, 재고 유지 비용, 발생할 수 있는 고장의 위험 가격을 포함해야 하는 총 비용을 구합니다.
중공업에 대한 리드 타임 고려 사항
중공업에서는 생산 요구 사항에 맞게 유지 관리 슬롯을 몇 달 전에 미리 계획합니다. 일반적인 씰 크기를 재고로 유지하는 공급업체는 며칠 내에 배송할 수 있지만 주문 제작하는 공급업체는 4~8주가 소요됩니다. 신뢰할 수 있는 공급업체와 기본 계약을 체결해야 하며, 비상 가동 중단 시 시설에 중요한 씰 크기의 재고를 보관할 수 있습니다. 보험 부품을 보유하는 데 드는 비용은 봉인 배송을 기다리는 데 소요되는 시간에 비하면 아무것도 아닙니다.
기술사양 검증
모든 크기, 재료 세부 사항 및 부품을 함께 조립할 수 있는 방법을 보여주는 철저한 모델을 요청하십시오. OEM 사양 또는 EN 12756 표준 크기와 비교하여 이러한 측정값을 확인하세요. 새 씰의 압력 및 온도 값이 원래 장비의 압력 및 온도 값과 동일한지 확인하십시오. 고장으로 인해 안전사고나 환경 유출이 발생하는 경우, 사양이 일치하지 않으면 누구의 책임인지 파악하기 어려울 수 있습니다.
Uttox는 30년 동안 물건을 만들어 왔으며 대규모 산업 폐쇄 작업을 처리할 수 있습니다. 당사는 귀하의 고유한 공정 조건에 맞는 올바른 표면 재료 선택, 엘라스토머 등급 및 플러시 시스템 설계를 선택하는 데 도움을 줄 수 있는 기술 팀을 보유하고 있습니다. 우리는 인기 있는-고성능 씰 크기를 대량으로 보유하고 있으므로 신속하게 배송하고 수리 중단 시간을 최소화할 수 있습니다.
결론
메이커를 찾을 때burgmann hj92n 기계적 밀봉, 품질 시스템, 재료 확인 방법, 전문가 지원 및 제품 사양을 살펴 봐야 합니다. 웨이브 스프링 설계는 대규모 산업용 펌핑 상황, 특히 밀도가 높거나 고형물로 가득 찬 매체를 다룰 때 발생하는 특정 문제를 해결합니다. 고품질 제조업체는 단순한 부품 발송 이상의 명확한 테스트 절차, 자재 추적 시스템, 응용 엔지니어링 지원을 통해 차별화됩니다. 조달을 선택하는 사람들은 초기 구매 가격만 보는 대신 신뢰성, 기술 지원, 공급망이 얼마나 신속하게 대응할 수 있는지 등을 포함하는 총 소유 비용을 생각해야 합니다. 중공업의 운영 방식을 잘 아는 공급업체와 협력하면 중요한 생산 장비의 씰이 실패할 때 발생하는 비용이 많이 드는 문제를 피할 수 있습니다.
FAQ
1. 표준 멀티-스프링 씰 대신 HJ92N 선택을 정당화하는 용도는 무엇입니까?
Burgmann HJ92N 기계식 씰과 동등한 설계는 일반 다중 스프링 씰이 막혀 작동을 멈추는 유체 내의 고체, 결정화되는 화학 물질 또는 점도가 높은 유체를 사용하는 펌핑 용도에 적합합니다. 매체를 깨끗하게 유지하는 웨이브 스프링의 기능은 폐수 처리, 광산 슬러리 처리, 시멘트 생산 및 식품 가공과 같은 산업에서 가장 유용합니다.
2. 교체 씰을 구매할 때 재료의 진위 여부를 어떻게 확인합니까?
공식 경도, 밀도 및 순도 수치가 표시된 탄화 규소 또는 탄화 텅스텐 표면 재료에 대한 재료 문서를 요청하십시오. PMI(Positive Material Identification) 테스트는 금속 부품에 사용되는 스테인리스강의 유형을 입증합니다. 평판이 좋은 공급업체는 각 씰을 원본 자료 문서에 연결하는 배치 추적성을 제공합니다. 이를 통해 구성 요소의 진위 여부를 확인할 수 있습니다.
3. 고강도 애플리케이션의 경우 어떤 유지 관리 간격을 설정해야 합니까?-?
검사 빈도는 작업 조건이 얼마나 나쁜지에 따라 다릅니다. 장비가 연마성 슬러리를 사용하거나 온도 한계에 근접한 경우에는 계획된 가동 중단 기간 동안 3개월마다 검사해야 합니다. 가벼운 상황에서의 깨끗한 유체 사용은 최대 1년에 한 번 검사됩니다. 진동 모니터링을 통해 예정된 점검 사이에 문제를 조기에 알 수 있으므로 씰이 완전히 고장나기 전에 수리할 수 있습니다.
신뢰할 수 있는 고강도 씰링 솔루션을 위해 Uttox와 협력하세요-
Uttox는 신뢰할 수 있는 공급업체입니다.burgmann hj92n 기계적 씰1990년 창립 이래 전 세계 중공업에 진출해 왔습니다. 당사는 30년 이상의 씰 제작 경험을 보유하고 있습니다. 철강 생산, 시멘트 생산, 발전 및 광업과 같은 까다로운 산업에서 당사 엔지니어링 팀은 최고의 씰 디자인을 선택하는 데 도움이 되는 무료 전문가 조언을 제공합니다. 우리는 DIN 24960 및 EN 12756 표준을 충족하는 견고한-씰 크기를 대량으로 보유하고 있습니다. 이를 통해 우리는 신속하게 배송하고 귀하의 수리 계획 요구 사항을 충족할 수 있습니다.
당사의 품질 관리 시스템은 모든 재료를 확인하고, 면이 평평한지 확인하고, 압력 무결성이 올바른지 확인합니다. 각 씰에는 전체 성능 사양과 추적을 위한 서류가 함께 제공됩니다. 부품 판매 외에도 우리는 장기적인 밀봉 문제를 해결하고 플러시 시스템 설계가 최대한 신뢰할 수 있도록 보장하기 위한 애플리케이션 엔지니어링 지원도 제공합니다. 귀하의 특정 중공업 씰링 요구 사항에 대해 이야기하고 당사의 저가 솔루션이 어떻게 핵심 성능에 영향을 주지 않고 원활하게 작동하도록 유지하는지 알아보려면 info@uttox.com의 기술 팀에 문의하세요.
