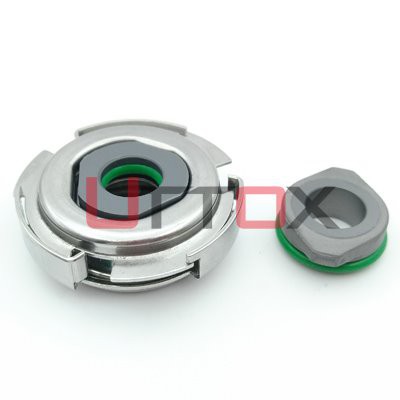

G05 그런포스 메카니컬 씰

G05 그런포스 CM 메커니컬 씰

재료:

● 씰 링: 레진 카본, 안티몬 카본, SIC, SSIC, 텅스텐 카바이드

● 엘라스토머: VITON, EPDM, NBR

● 금속 부품: SS304

조립 도면:

치수(mm):

*관련 소개*

일반 메카니컬 씰의 두 씰 링의 끝면은 평행하고 연속적인 평면이며 하나는 넓고 하나는 좁도록 설계되어 작동 중 샤프트 진동으로 인한 끝면 미끄러짐 및 전위를 피할 수 있습니다. 가장자리. pv 값이 높은 조건에서는 평행면 사이에 안정적이고 연속적인 액막을 유지하기 어렵습니다. 윤활 상태의 악화는 종종 과도한 마모를 유발하여 씰 수명을 크게 단축시킵니다. 따라서 단면에 다양한 형태의 홈이 있거나 단면이 일정한 경사를 갖는 구조로 이루어지며 단면은 필요한 윤활액막으로 인위적으로 형성된다. 수동으로 제어할 수 있는 특수한 끝면 모양을 가진 이러한 종류의 메카니컬 씰을 제어 가능한 멤브레인 메카니컬 씰이라고 합니다. 액막 형성의 다른 원리에 따라 정수압 유형과 유체 역학 압력 유형의 두 가지 유형으로 나눌 수 있습니다.

1. 하이드로스테틱 메카니컬 씰

하이드로스테틱 메카니컬 씰은 끝면 압축 하중의 균형을 맞추기 위해 충분한 압력을 가진 씰링 액체 또는 밀봉된 자체 매체를 씰 끝면에 도입하여 끝면에 충분한 윤활 및 냉각 효과가 있는 정압 유체 필름을 형성합니다.

2. 유체 동압식 메카니컬 씰

유체 동압식 메카니컬 씰은 씰 단면에 윤활 홈이 있습니다. 매체가 윤활 홈에 들어간 후 이동 링의 회전에 의존하여 홈의 유체를 구동하여 액체 쐐기 동적 압력 효과를 생성하여 끝면에 유체 필름을 형성합니다. 유체 동압 메카니컬 씰은 단순 홈(초승달 홈) 유형, 나선형 홈 유형, 원주 홈 유형 및 주름 유형과 같은 다양한 구조 유형이 있습니다.
