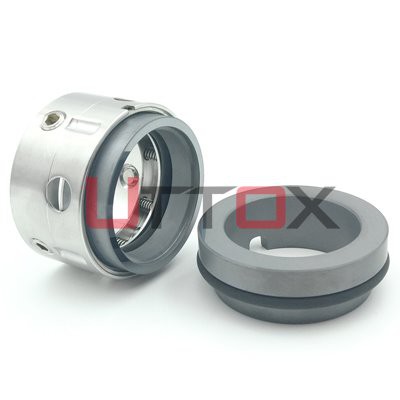

동등:
● 에실 M03S
● 발칸 1659S
● EAGLE BURGMANN BT-C5.KU
● 존 크레인 58U
● 스털링 259S
작동 제한:
● 온도: -20℃ - +220℃
● 압력: ≤ 18bar
● 속도: ≤ 25m/s
● 샤프트 크기: 14mm - 100mm
재료:
● 씰 링: A,B,Q1/12,Q2/22, U1/12,U2/22
● 엘라스토머: VITON, EPDM, NBR, FFKM, AFLAS
● 금속 부품: SS304, SS316, 이중, 하스텔로이 C
조립 도면:
치수(mm):
| D | D3 | D4 | L1K | L3 | D6 | D7 |
| 14 | 24 | 26 | 35 | 23 | 21 | 25 |
| 16 | 26 | 28 | 35 | 23 | 23 | 27 |
| 18 | 32 | 34 | 37.5 | 24 | 27 | 33 |
| 20 | 34 | 36 | 37.5 | 24 | 29 | 35 |
| 22 | 36 | 38 | 37.5 | 24 | 31 | 37 |
| 24 | 38 | 40 | 40 | 26.7 | 33 | 39 |
| 25 | 39 | 41 | 40 | 27 | 34 | 40 |
| 28 | 42 | 44 | 42.5 | 30 | 37 | 43 |
| 30 | 44 | 46 | 42.5 | 30.5 | 39 | 45 |
| 32 | 46 | 48 | 42.5 | 30.5 | 42 | 48 |
| 33 | 47 | 49 | 42.5 | 30.5 | 42 | 48 |
| 35 | 49 | 51 | 42.5 | 30.5 | 44 | 50 |
| 38 | 54 | 58 | 45 | 32 | 49 | 56 |
| 40 | 56 | 60 | 45 | 32 | 51 | 58 |
| 43 | 59 | 63 | 45 | 32 | 54 | 61 |
| 45 | 61 | 65 | 45 | 32 | 56 | 63 |
| 48 | 64 | 68 | 45 | 32 | 59 | 66 |
| 50 | 66 | 70 | 47.5 | 34 | 62 | 70 |
| 53 | 69 | 73 | 47.5 | 34 | 65 | 73 |
| 55 | 71 | 75 | 47.5 | 34 | 67 | 75 |
| 58 | 78 | 83 | 52.5 | 39 | 70 | 78 |
| 60 | 80 | 85 | 52.5 | 39 | 72 | 80 |
| 63 | 83 | 88 | 52.5 | 39 | 75 | 83 |
| 65 | 85 | 90 | 52.5 | 39 | 77 | 85 |
| 68 | 88 | 93 | 52.5 | 39 | 81 | 90 |
| 70 | 90 | 95 | 60 | 45.5 | 83 | 92 |
| 75 | 95 | 104 | 60 | 45.5 | 88 | 97 |
| 80 | 104 | 109 | 60 | 45 | 95 | 105 |
| 85 | 109 | 114 | 60 | 45 | 100 | 110 |
| 90 | 114 | 119 | 65 | 50 | 105 | 115 |
| 95 | 119 | 124 | 65 | 50 | 110 | 120 |
| 100 | 124 | 129 | 65 | 50 | 115 | 125 |
*관련 소개*
메카니컬 씰 선택의 기본 원칙:
(1) 밀봉된 캐비티의 압력에 따라 밀봉 구조는 균형 또는 불균형, 단일 단면 또는 이중 단면 등으로 결정됩니다.
(2) 운전속도에 따라 로터리식 또는 정지식, 유체동압식 또는 논터치식을 선택하여야 한다.
(3) 온도 및 유체 특성에 따라 충돌 쌍 및 보조 밀봉 데이터를 결정하고 매끄럽고, 정련하고, 보온, 냉각 및 기타 기계적 밀봉 주기 유지 관리 시스템을 정확하게 선택합니다.
(4) 장치에 의해 밀봉된 사용 공간에 따라 다중 스프링, 단일 스프링 또는 웨이브 스프링, 내장형 또는 외부 장착형을 사용하도록 결정됩니다.
